介紹

超級九頭龍 (Hydra Super-S LCM)

可內置4顆3.5吋SATA的四槽磁碟陣列裝置，提供多種陣列模式，讓您可以選擇最適合的陣列模式。金屬鋁材的設計配合後置大型風扇，來達到絕佳的散熱效果。支援高容量、高速的SATA硬碟，更一次擁有所有目前主流外接介面如eSATA、FW800、FW400、USB2.0於一機，搭載前方大型LCM液晶顯示螢幕，讓您隨時隨地可以瞭解裝置目前的健康狀況。

特色

  • 硬體架構的磁碟陣列功能。 (RAID 0、RAID 1、RAID 3、RAID 5、RAID 10)
  • 前置大型液晶顯示面板。 (設備/硬碟資訊、磁碟陣列設定和其它功能設定)
  • 掌握關鍵數據。 (如硬碟溫度及風扇轉速可以輕鬆地透過液晶顯示器觀看)
  • 支援硬碟自我監測技術(SMART)，直接獲取硬碟內的健康數據。
  • 多種連接接頭。(eSATA、FW800/400、USB2.0)
  • 智慧型風扇，可依據機殼內部溫度調節風扇轉速。
  • 具有硬體架構的自動重建功能。
  • 可熱插拔硬碟。

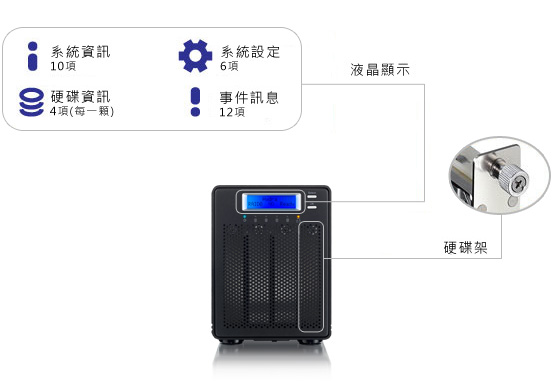

液晶顯示功能說明

簡單明瞭的液晶顯示內容與操作鍵，讓您可以在單機上面完成所有陣列設定，更可以透過液晶顯示內容瞭解每顆硬碟的溫度、容量、硬碟序號、更可以支援2TB以上的單一硬碟。(一次可裝置四顆高容量硬碟，並且支援熱差拔設計的「超級九頭龍」，當然還需要有個清楚明亮的視窗，來讓使用者瞭解該裝置目前的健康狀態，透過液晶顯示螢幕，你可以隨時知道陣列系統中，任何一顆硬碟的溫度、容量、甚至硬碟序號，可以讓你不需要拆開機器，就可以瞭解所有資訊)

hydrasuperslcm_overview1-tw

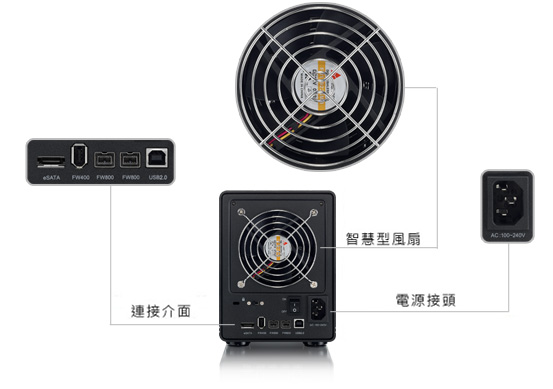

擁有多種連接介面

擁有所有目前主流外接介面如eSATA、FW800、FW400、USB2.0於一機，不用擔心沒有適合的連接埠可以跟電腦連接。

hydrasuperslcm_overview2-tw

smart_fan 智慧型風扇

金屬鋁材的極簡外觀及散熱設計，搭配智慧型風扇技術，讓風扇自動依照機體內部的溫度而改變風扇轉動的轉速，並透過前方穿孔設計，讓整個機台的散熱空氣力 學更加的順暢，且效果非凡，所以「超級九頭龍」相當適合於需要大型存放空間，卻又不希望多佔自己桌面空間的一個最好選擇 。

回到頂端

RAID

磁碟陣列模式 - 跨距 (Spanning)

使用這一個磁碟陣列模式，你在電腦中會看到一顆大容量的硬碟，硬碟容量將取決於裝置在外接盒中容量最小那一顆。Spanning 是一個跨據的方式，資料是按磁碟依序寫入。就其本身而言，它不提供任何提昇效能或資料安全的特點。

2顆硬碟 hydrasuperslcm_raid0span2
4顆硬碟 hydrasuperslcm_raid0span4

磁碟陣列模式 - 等量 (RAID 0)

使用這一個磁碟陣列模式，你在電腦中會看到一顆大容量的硬碟，硬碟容量將取決於裝置在外接盒中容量最小那一顆。這一個模式是想要擁有效能的最佳選擇，提昇效能的方式，是將資料先拆散，將拆散的資料同時寫入至每一個硬碟中，來提高磁碟整體存取效能。

2顆硬碟 hydrasuperslcm_raid0strip2
4顆硬碟 hydrasuperslcm_raid0strip4

磁碟陣列模式 - 鏡像 (RAID 1)

使用這一個磁碟陣列模式，你在電腦中會看到硬碟容量僅有全部的一半，硬碟容量將取決於裝置在外接盒中容量最小那一顆。這一個模式是想要擁有資料安全的最佳選擇，因為不見的另一半磁碟容量，是用來當作備份的空間，資料會在您寫入時同時寫入進不見的另一半磁碟中。

2顆硬碟 hydrasuperslcm_raid12

磁碟陣列模式 - 鏡像+等量 (RAID 10)

使用這一個磁碟陣列模式，你在電腦中會看到硬碟容量僅有全部的一半，硬碟容量將取決於裝置在外接盒中容量最小那一顆。 這一個模式擁有"鏡像 (Raid 1)"的備份機制，和"等量 (Raid 0)"的資料寫入功能，當你安裝4顆硬碟時，可以選擇這一個模式來加強您的資料備份安全。

4顆硬碟 hydrasuperslcm_raid104

磁碟陣列模式 - 等量與資料校驗 (RAID 3)

使用這一個磁碟陣列模式，你在電腦中會看到一顆大容量的硬碟，硬碟容量將取決於裝置在外接盒中容量最小那一顆，然後再減去一顆容量才是正確的磁碟容量。這一個模式擁有容錯的功能，需要通過編碼後再將分割分別存放在硬碟中，而將同位元檢查後單獨存在一固定的分割區中，但由於數據內的位元分散在不同的硬碟上，因此就算要讀取一小段數據資料都可能需要所有的硬碟進行工作，所以這種規格比較適於讀取大量數據時使用。

3顆硬碟 hydrasuperslcm_raid53
4顆硬碟 hydrasuperslcm_raid54
3顆硬碟
1顆備份磁碟		 hydrasuperslcm_raid531

磁碟陣列模式 - 等量分佈式資料校驗 (RAID 5)

使用這一個磁碟陣列模式，你在電腦中會看到一顆大容量的硬碟，硬碟容量將取決於裝置在外接盒中容量最小那一顆，然後再減去一顆容量才是正確的磁碟容量。這一個模式是一種存儲性能、資料安全和成本兼顧的存儲解決方案。資料存放時需要通過編碼產生資料相對應的校驗碼，再將相對應的校驗碼存儲到組成RAID5的各個磁碟上，並且校驗碼和相對應的資料分別存儲於不同的磁碟上。當RAID5的一個磁碟資料發生損壞後，會利用剩下的資料和相對應的校驗碼去恢復被損壞的資料。

3顆硬碟 hydrasuperslcm_raid53
4顆硬碟 hydrasuperslcm_raid54
3顆硬碟
1顆備份磁碟		 hydrasuperslcm_raid531

備註

  • 不同的連接介面會獲的不同的效能結果，如果您想要擁有最快的傳輸速度，您可以選擇 eSATA連接介面。
  • 建議使用相同容量的硬碟，如果使用的硬碟容量不同，容量將取決於裝置在外接盒中容量最小那一顆。

回到頂端

規格

型號 HY-SAFBA5U2LOA-AKTU
認證
  • CE
  • FCC
  • BSMI
外殼材質
  • 高品質金屬鋁材
支援硬碟規格
  • 2~4 顆 3.5〞 SATA-I~III 硬碟 (1.5Gb/s 或 3.0Gb/s)
  • 單顆硬碟容量支援 20GB – 3TB
  • 強烈建議4顆硬碟使用相同容量、相同型號
  • 支援單顆硬碟超過2TB容量
磁碟陣列系統
  • RAID 0
  • RAID 1
  • RAID 3
  • RAID 5
  • RAID 10
介面/接頭
  • 1 x eSATA 連接埠
  • 2 x 高速 FireWire 800 連接埠(9PIN)
  • 1 x 高速FireWire 400 連接埠(6PIN)
  • 1x USB 2.0 連接埠
傳輸速率
  • eSATA 可達 3.0Gbps (300MB/s)
  • FireWire 800 (1394b) 可達 800Mbps (100MB/s)
  • FireWire 400 (1394a) 可達 400Mbps (50MB/s)
  • USB 2.0 可達 480Mbps (60MB/s)
系統需求 (PC)
  • eSATA: Windows XP/Vista/7
  • FireWire 400/800: Windows XP/Vista/7
  • USB 2.0: Windows XP/Vista/7
  • 您的硬體必須正確擁有所支援並對應相同的連接埠，才能使用 。(例如. FireWire 800, USB 2.0 或 PCI card)
  • eSATA 隨插即用功能需要依賴您主機板或是陣列卡而定。
系統支援 (Mac)
  • eSATA: Mac OS 10.4 或是更新的版本
  • FireWire 400/800: Mac OS 10.2 或是更新的版本
  • USB 2.0: Mac OS 10.2 或是更新的版本
  • 您的硬體必須正確擁有所支援並對應相同的連接埠，才能使用 。(例如. FireWire 800, USB 2.0 或 PCI card)
  • eSATA 隨插即用功能需要依賴您主機板或是陣列卡而定。
推薦運作環境
  • 工作溫度: 5°C ~ 40°C
  • 工作濕度: 10%RH ~ 80%RH
  • 儲存溫度: -20°C ~ 70°C
  • 儲存濕度: 5%RH ~ 90%RH
電源
  • 可自動偵測切換的外接電源供應器 (UL, cUL, CE, TUV 認證通過)
  • 保護: 過電流保護、過電壓保護、短路保護。
  • 輸入: AC 90-260V, 50Hz/60Hz
  • 輸出 : DC +5V/8.4A, +12V/6A
產品尺寸 (長x寬x高)
  • 24.5cm x 17.7cm x 13.5cm
包裝內容
  • 產品本體(不含硬碟)
  • eSATA 傳輸線
  • USB 2.0 傳輸線
  • FireWire 400 傳輸線
  • FireWire 800 傳輸線
  • 電源線
  • 使用手冊
包裝 / 運送
  • 零售外箱: 32.7cm x 27.2cm x 21.4cm
  • 運送包才外箱: 45cm x 34.5cm x 30cm (2套一箱)
備註
  • 本產品並非設計給單一顆硬碟使用，而必須裝入2～4顆硬碟之後才能正常運作，而這4顆硬碟絕對強烈建議使用相同容量、相同型號之硬碟，若硬碟容量不同，則以最小容量的硬碟為整體容量。
  • 若您要存取大於2TB的外接硬碟設備，則除了設備要支援之外，您必須使用支援此功能的作業系統。 (例如: WinVista 32bit/64bit 或 Mac OS 10.4 版本以上)

相關資源

產品支援
配件
  • 硬碟抽取架 (P/N: HY-NAS-T)
    運送尺寸: 46.5.cm x 39.5cm x 35.8cm (40套一箱)
